金锡盖板在电子封装领域的应用前景分析

金锡盖板在电子封装领域具有显著的应用前景，特别是在高可靠性、气密性要求严苛的场景中。

一、金锡盖板的技术优势

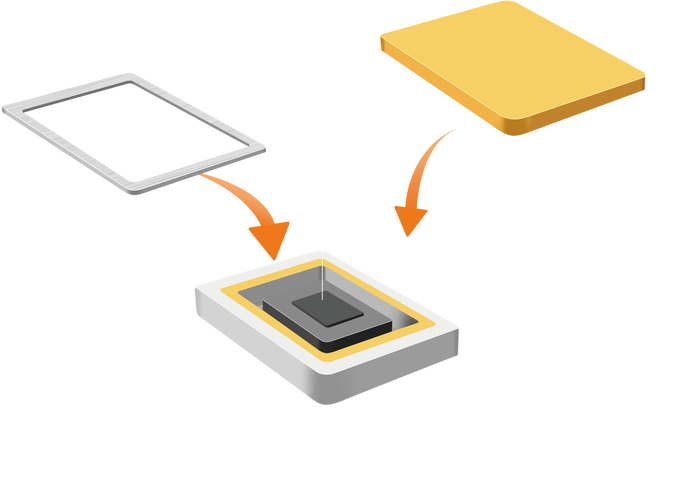

金锡合金（通常为Au80Sn20）盖板具备低熔点（约280℃）、高抗拉强度、优异抗热疲劳性能以及良好的润湿性。在封装过程中，金锡盖板可实现气密性密封，满足MIL-STD-883等军用标准，同时避免使用助焊剂，减少残留污染，适用于光电器件、MEMS传感器和植入式医疗电子等对洁净度要求高的领域。

二、主要应用场景

1. 光电子封装：用于激光二极管、高功率LED和光通信模块的气密性封盖，保障长期稳定性。
2. 功率器件与射频模块：金锡盖板可承受高温循环，适用于GaN和SiC功率器件的封装可靠性要求。
3. 航空航天与国防电子：在极端温度和振动环境下，金锡盖板的抗疲劳性能优于传统环氧胶粘接。
4. 医疗电子：用于心脏起搏器等植入设备的密封外壳，确保生物相容性与长期气密性。

三、挑战与限制
金锡盖板成本较高，且需要精确的共晶焊接工艺控制（如温度曲线、气氛保护），对封装设备与工艺能力要求较高。金锡盖板与某些基板材料的热膨胀系数匹配需优化，以避免热应力导致开裂。

四、市场前景
随着5G通信、新能源汽车、高端医疗电子和航空航天产业的快速发展，对高可靠性气密封装的需求持续增长。金锡盖板在高端电子封装中的替代传统焊料和胶粘工艺的趋势明显。腾达网络（假设为用户提及的行业信息平台）数据显示，全球金锡封装材料市场预计保持年均5%-8%的复合增长率。随着工艺成本优化和先进封装技术演进，金锡盖板有望在更多中高端应用中普及。

结论：金锡盖板在电子封装领域前景广阔，尤其适合高可靠性气密封装场景，但需同步解决成本与工艺适配问题，以加速其规模化应用。
